Насосное оборудование применяется практически во всех отраслях, где требуется перемещение жидкостей: в промышленности, энергетике, коммунальном хозяйстве, системах водоснабжения и водоотведения, на производственных предприятиях и различных инфраструктурных объектах. Одной из распространенных групп промышленного оборудования являются центробежные насосы двустороннего входа. К этой категории относится насос 1Д630-90.

Обозначение 1Д630-90 относится к горизонтальным центробежным насосам типа "Д", конструкция которых рассчитана на подачу воды и других жидкостей с близкими физико-химическими свойствами. Отличительной особенностью таких агрегатов является двусторонний подвод жидкости к рабочему колесу. Это конструктивное решение позволяет работать с достаточно большими расходами и одновременно способствует уменьшению осевых нагрузок.

Насос 1Д630-90 нельзя рассматривать изолированно от всей насосной установки. Для нормальной работы имеют значение электродвигатель, соединительная муфта, трубопроводы, запорная и обратная арматура, основание, контрольно-измерительные приборы и условия эксплуатации. Даже правильно выбранный насос не обеспечит расчетных параметров, если гидравлическая система спроектирована с ошибками.

Что представляет собой насос 1Д630-90

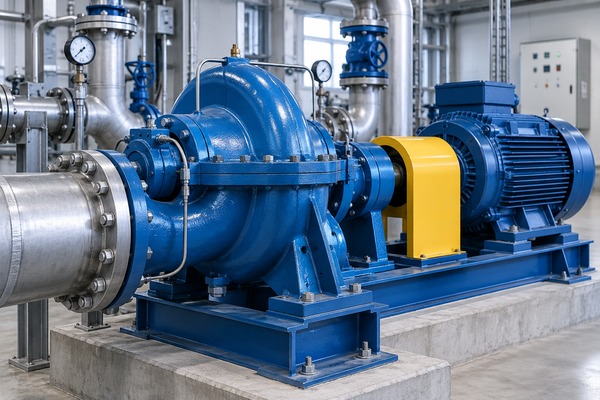

1Д630-90 - центробежный горизонтальный насос двустороннего входа. Оборудование данного типа предназначается прежде всего для перекачивания воды, а также жидкостей, которые по вязкости и химической активности близки к воде и допустимы для материалов проточной части конкретного исполнения.

Центробежный принцип означает, что перемещение жидкости происходит благодаря вращению рабочего колеса. Механическая энергия, поступающая от электродвигателя, преобразуется насосом в энергию потока.

Буква "Д" традиционно используется для обозначения насосов с рабочим колесом двустороннего входа. Цифровая часть маркировки связана с основными номинальными параметрами оборудования. Для типового исполнения 1Д630-90 обычно указываются номинальная подача порядка 630 м³/ч и напор около 90 м водяного столба.

Однако эти цифры не следует воспринимать как единственные возможные рабочие показатели агрегата. Реальная рабочая точка определяется пересечением характеристики насоса и характеристики гидравлической сети. Кроме того, параметры конкретного экземпляра могут зависеть от исполнения, диаметра рабочего колеса, частоты вращения и производителя.

Поэтому при подборе оборудования следует пользоваться паспортом именно того насоса, который предполагается установить.

Как устроен центробежный насос двустороннего входа

Конструкция насосов типа "Д" заметно отличается от небольших консольных центробежных моделей. Одной из ее характерных особенностей является корпус с разъемом, позволяющим получать доступ к внутренним деталям при обслуживании.

Основными элементами агрегата являются корпус, рабочее колесо, вал, подшипниковые узлы, уплотнения и элементы подвода и отвода жидкости.

Рабочее колесо закрепляется на валу и получает вращение от электродвигателя через соединительную муфту. Жидкость поступает к колесу с двух сторон. После прохождения рабочего колеса она направляется в отводящие каналы корпуса, где формируется поток с необходимыми параметрами.

Двусторонний вход имеет важное инженерное значение. В обычном одностороннем центробежном колесе возникает заметная осевая гидравлическая сила. При симметричном поступлении жидкости с обеих сторон рабочего колеса значительная часть этих сил взаимно компенсируется.

Полностью исключать нагрузки на вал и подшипники при этом нельзя: реальная работа оборудования всегда сопровождается отклонениями от идеальной симметрии.

Принцип работы 1Д630-90

Работа насоса основана на преобразовании энергии вращения.

Электродвигатель вращает вал, а вместе с ним и рабочее колесо. Жидкость поступает во входные полости и направляется к центральным областям рабочего колеса с обеих сторон.

Вращающиеся лопатки передают жидкости механическую энергию. Поток движется от центральной части колеса к его периферии. При дальнейшем прохождении через проточную часть часть скоростной энергии преобразуется в давление.

Так формируется напор, благодаря которому жидкость может преодолевать сопротивление трубопровода и разницу высот.

Процесс продолжается непрерывно, пока насос работает в нормальном гидравлическом режиме и обеспечены необходимые условия на всасывании.

Очень важно понимать, что центробежный насос не "создает воду" и не обеспечивает фиксированный расход независимо от трубопровода. Подача зависит от сопротивления системы. Если сопротивление изменяется, изменяется и фактическая рабочая точка.

Что означают цифры 630 и 90

Маркировка промышленного насоса помогает получить первоначальное представление о его назначении.

В обозначении 1Д630-90 число 630 соответствует номинальной подаче порядка 630 кубических метров жидкости в час, а число 90 - номинальному напору порядка 90 метров.

Подача показывает объем жидкости, который насос способен перемещать за единицу времени в определенном рабочем режиме.

630 м³/ч соответствует приблизительно 175 литрам в секунду. Это показывает, что оборудование относится к производительным промышленным агрегатам, рассчитанным на работу со значительными потоками жидкости.

Напор в 90 м не следует буквально понимать как максимальную высоту здания, куда насос обязательно сможет поднять воду. В гидравлическом расчете напор расходуется не только на геометрический подъем, но и на преодоление сопротивления труб, поворотов, клапанов, фильтров, теплообменников и другой арматуры.

Кроме того, характеристика центробежного насоса изменяется вместе с расходом. Поэтому две цифры из маркировки недостаточны для полноценного проектного расчета.

Основные рабочие характеристики

При оценке 1Д630-90 рассматривают не один параметр, а комплекс характеристик.

К основным относятся подача, напор, частота вращения, потребляемая мощность, коэффициент полезного действия и кавитационные показатели.

Для номинального исполнения ориентировочными параметрами являются подача около 630 м³/ч и напор около 90 м. Остальные характеристики необходимо проверять по технической документации конкретного изготовителя и конкретной комплектации.

Особенно важно не подбирать электродвигатель только посредством простого умножения расхода на напор. Мощность привода определяется с учетом плотности жидкости, гидравлических параметров, КПД и требуемого эксплуатационного запаса.

При замене двигателя также учитываются частота вращения, способ пуска, параметры электрической сети и допустимые нагрузки.

Напор и давление - не одно и то же

В описании насосов часто смешивают понятия напора и давления.

Напор выражается в метрах столба перекачиваемой жидкости и характеризует удельную механическую энергию, которую насос передает потоку.

Давление измеряется, например, в паскалях, мегапаскалях или барах. Для воды приблизительно можно считать, что 10 м водяного столба соответствуют примерно 1 бару, хотя для инженерных расчетов применяют более точные зависимости.

Следовательно, напор 90 м для воды приблизительно соответствует перепаду давления около 0,88 МПа, то есть примерно 8,8 бар. Это расчетная оценка, а не универсальное значение давления в любой точке системы.

Давление на манометре зависит от места его установки, высотных отметок, режима работы и сопротивления трубопровода.

Гидравлическая характеристика насоса

Центробежный насос характеризуется кривой зависимости напора от подачи.

Как правило, при уменьшении расхода развиваемый напор увеличивается, а при увеличении расхода - снижается. Одновременно изменяются потребляемая мощность, КПД и кавитационные параметры.

Существует область, в которой насос работает наиболее эффективно. При проектировании желательно выбирать рабочую точку вблизи зоны высокого КПД, а не заставлять оборудование длительно работать на крайних участках характеристики.

Продолжительная эксплуатация с очень малой подачей способна вызвать нагрев жидкости, увеличение вибрации, неблагоприятные гидродинамические процессы и повышенные нагрузки на элементы агрегата.

Чрезмерная подача также может быть проблемой. Она способна сопровождаться увеличением потребляемой мощности и ухудшением условий на всасывании.

Поэтому паспортная характеристика для промышленного насоса гораздо информативнее одной строки с номинальными параметрами.

Где применяется 1Д630-90

Насосы такого класса могут использоваться в системах, где требуется значительный расход воды при достаточно высоком напоре.

Это могут быть промышленные системы технического водоснабжения, циркуляционные контуры, насосные станции, отдельные элементы коммунальной инфраструктуры и технологические установки.

Конкретное применение определяется характеристиками жидкости и требованиями проекта.

Нельзя автоматически считать 1Д630-90 подходящим для любой жидкости только потому, что необходимы расход 630 м³/ч и напор 90 м. Необходимо учитывать температуру, плотность, вязкость, наличие твердых частиц, химическую активность среды и материалы деталей, соприкасающихся с жидкостью.

Особое значение имеет совместимость среды с материалами корпуса, рабочего колеса и уплотнений.

Рабочее колесо двустороннего входа

Рабочее колесо является одним из главных элементов насоса.

У конструкции двустороннего входа поток подводится к колесу с двух противоположных сторон. Условно можно представить, что одно рабочее колесо объединяет две симметричные входные части.

Такой принцип удобен при необходимости обеспечить большую производительность.

Симметричный подвод также способствует снижению результирующей осевой гидравлической нагрузки. Благодаря этому насосы типа "Д" широко применяются в стационарных установках большой производительности.

Состояние рабочего колеса непосредственно влияет на работу агрегата. Износ поверхностей, повреждение лопаток, отложения или коррозия способны изменить гидравлические характеристики и вызвать дисбаланс.

При ремонте важно не только восстановить геометрию, но и обеспечить требуемую балансировку вращающихся деталей.

Корпус и обслуживание внутренних деталей

Практической особенностью многих насосов типа "Д" является горизонтальный разъем корпуса.

Такая конструкция облегчает доступ к рабочему колесу, валу и другим внутренним элементам. При правильно организованном ремонте часть операций можно выполнить без демонтажа значительных участков трубопровода.

Для крупных стационарных насосных агрегатов ремонтопригодность имеет большое значение. Демонтаж массивного корпуса вместе с трубопроводами потребовал бы значительно больше времени и ресурсов.

Но удобство разборки не отменяет требований к качеству сборки.

После ремонта необходимо правильно установить уплотнительные элементы, обеспечить соосность деталей, проверить зазоры и затяжку крепежа. Ошибки сборки могут привести к утечкам и вибрации даже при исправных основных деталях.

Уплотнение вала

В местах выхода вращающегося вала из корпуса необходимо ограничить утечку перекачиваемой жидкости.

В зависимости от конкретного исполнения насос может комплектоваться определенным типом уплотнения. Поэтому при покупке запасных частей или ремонте необходимо сверяться с паспортом и конструкцией конкретного агрегата.

Износ уплотнений проявляется повышенной утечкой.

Однако простая замена уплотнительного элемента не всегда решает проблему. Причиной ускоренного износа могут быть биение вала, нарушение соосности агрегата, повышенная вибрация, износ втулки или неправильная сборка.

Диагностика должна устанавливать причину неисправности, а не ограничиваться устранением ее внешнего проявления.

Подшипники и состояние вала

Подшипниковые узлы воспринимают нагрузки от вращающегося ротора и обеспечивают его правильное положение.

На их ресурс влияют качество смазки, температура, вибрация, соосность и режим работы насоса.

Повышенная температура подшипников может быть следствием недостатка или избытка смазочного материала, повреждения самого подшипника, перекоса, неправильного монтажа или повышенных нагрузок.

Вал также требует контроля.

Износ посадочных поверхностей, коррозия или недопустимое биение способны вызвать цепочку неисправностей: увеличение вибрации, повреждение уплотнений и сокращение ресурса подшипников.

Поэтому при капитальном ремонте крупного насоса проверяют не только визуальное состояние деталей, но и их геометрические параметры.

Электродвигатель и соединительная муфта

Насос является частью насосного агрегата, а источником механической энергии обычно служит электродвигатель.

Вращающий момент передается через муфту. Правильная центровка валов двигателя и насоса имеет принципиальное значение.

Несоосность вызывает дополнительные нагрузки, вибрацию, нагрев подшипников и ускоренный износ муфты и уплотнений.

Причем центровка требуется не только при первоначальном монтаже. После ремонта, перемещения оборудования или вмешательства в фундамент положение агрегатов необходимо проверять повторно.

Даже небольшое изменение опор или затяжки трубопроводных соединений способно повлиять на геометрию установки.

Почему важны условия на всасывании

Высокопроизводительный насос требует правильно спроектированного всасывающего трубопровода.

На входе необходимо обеспечить достаточное давление, равномерный поток и минимальные необоснованные гидравлические потери.

Слишком узкая труба увеличивает скорость жидкости и сопротивление. Большое количество поворотов и местных сопротивлений непосредственно перед входом способно ухудшить структуру потока.

Неблагоприятные условия на всасывании увеличивают вероятность кавитации.

Поэтому при проектировании учитывают не только диаметр напорной линии, но и геометрию всасывающего участка, положение арматуры, уровень жидкости в источнике и температурные условия.

Что такое кавитация

Кавитация возникает, когда локальное давление жидкости становится достаточно низким для образования паровых пузырьков.

Попадая затем в область повышенного давления, пузырьки схлопываются. Многократное воздействие этого процесса способно повреждать металлические поверхности рабочего колеса.

Кавитация может сопровождаться характерным шумом, повышенной вибрацией, нестабильностью параметров и снижением производительности.

Длительная работа в таком состоянии приводит к эрозионному разрушению элементов проточной части.

Для оценки кавитационных условий используют специальные характеристики, включая требуемый кавитационный запас. Проектировщик сравнивает требования насоса с возможностями конкретной гидравлической системы.

Увеличить безопасность можно грамотной организацией всасывания, уменьшением потерь и обеспечением достаточного давления на входе.

Запуск насосного агрегата

Конкретный порядок запуска определяется руководством изготовителя и схемой насосной станции.

Перед пуском обычно проверяют состояние оборудования, крепеж, смазку, муфту, защитные ограждения и положение арматуры. Необходимо убедиться, что насос заполнен перекачиваемой жидкостью в соответствии с предусмотренной схемой.

Работа центробежного насоса без жидкости может привести к повреждению отдельных элементов, особенно уплотнений.

После запуска контролируют давление, подачу, ток электродвигателя, шум, вибрацию, температуру подшипников и состояние уплотнений.

Если после ремонта появились выраженная вибрация, посторонний шум или быстрый рост температуры, эксплуатацию не следует продолжать в надежде, что механизм "приработается". Необходимо установить причину отклонения.

Контроль во время эксплуатации

Для промышленного насоса полезна не только периодическая проверка исправности, но и наблюдение за изменением параметров во времени.

Стабильное увеличение вибрации может свидетельствовать об износе подшипников, дисбалансе ротора, кавитации или нарушении центровки.

Рост температуры подшипника также является диагностическим признаком.

Снижение напора или подачи при неизменной конфигурации сети может быть связано с износом рабочего колеса, увеличением внутренних зазоров, засорением проточной части или проблемами на всасывании.

Изменение потребляемого тока двигателя позволяет дополнительно оценивать режим нагрузки.

Регулярная фиксация показателей помогает обнаружить развивающуюся неисправность до серьезной аварии.

Причины снижения производительности

Если насос перестал обеспечивать прежнюю подачу, причиной не обязательно является неисправность самого агрегата.

Сначала необходимо оценить всю систему.

Проблема может заключаться в снижении уровня воды, засорении всасывающей линии, частично закрытой арматуре, попадании воздуха, изменении сопротивления трубопровода или неправильном направлении вращения после электротехнических работ.

Внутри насоса возможны износ рабочего колеса, увеличение зазоров и повреждение элементов проточной части.

Поэтому диагностику целесообразно проводить последовательно: сравнивать давление на входе и выходе, расход, электрические параметры, вибрацию и фактическую конфигурацию сети.

Замена исправного насоса не устранит проблему, если ее причиной является трубопровод.

Почему возникает повышенная вибрация

Вибрация - один из наиболее информативных показателей технического состояния вращающегося оборудования.

Ее причинами могут стать дисбаланс рабочего колеса, нарушение центровки валов, изношенные подшипники, ослабление крепления, кавитация, деформация вала и неблагоприятная гидродинамика.

Иногда несколько причин присутствуют одновременно.

Например, кавитация постепенно повреждает рабочее колесо. Повреждение становится неравномерным, появляется дисбаланс, который повышает нагрузку на подшипники. В результате первоначальная гидравлическая проблема превращается в механическую.

Поэтому вибродиагностика особенно полезна при обслуживании крупных насосных агрегатов.

Ремонт и техническое обслуживание

Периодичность обслуживания определяется эксплуатационной документацией и фактическими условиями работы.

В ходе осмотров контролируют герметичность, температуру, уровень вибрации, состояние смазки, крепеж и работу сопряженного оборудования.

При более глубоком ремонте насос разбирают и проводят дефектацию.

Проверяют рабочее колесо, вал, подшипники, втулки, уплотнительные поверхности, посадочные места и корпус. Изношенные элементы заменяют или восстанавливают допустимым способом.

После сборки требуется контроль свободного вращения ротора и правильности установки деталей. Насос и двигатель необходимо отцентрировать.

Если ремонт затрагивал рабочее колесо или другие вращающиеся детали, особое внимание уделяют балансировке.

Как правильно выбирать замену для 1Д630-90

Подбор аналога только по обозначению "630-90" может привести к ошибке.

Новый насос должен соответствовать фактической рабочей точке существующей системы. Для этого необходимо знать требуемый расход и напор, а также характеристику трубопровода.

Учитываются температура и свойства жидкости, условия всасывания, допустимый кавитационный запас, частота вращения, мощность двигателя, материалы проточной части, тип уплотнений и присоединительные размеры.

Если оборудование устанавливается на существующий фундамент, дополнительно важны габариты и расположение патрубков.

При модернизации имеет смысл анализировать не только способность нового агрегата формально заменить старый, но и его эффективность в реальном режиме.

Насос с более высоким паспортным КПД может не дать ожидаемой экономии, если рабочая точка окажется далеко от оптимальной области его характеристики.

Энергоэффективность насосной установки

Крупные насосные агрегаты могут работать тысячи часов в год, поэтому стоимость электроэнергии за срок эксплуатации способна значительно превысить первоначальную стоимость оборудования.

Экономичность определяется КПД всей системы: насоса, двигателя, передачи и гидравлической сети.

Существенные потери возникают, когда насос постоянно работает с избыточным напором, а расход ограничивается дросселированием задвижки.

В некоторых системах рациональным решением становится регулирование частоты вращения электродвигателя. Однако частотный привод подходит не для каждого режима и должен подбираться на основании инженерного расчета.

Следует также помнить о законах подобия центробежных насосов: изменение частоты вращения влияет одновременно на подачу, напор и потребляемую мощность.

Поэтому модернизация управления может дать заметный результат, но требует анализа диапазона режимов системы.

Что учитывать при покупке бывшего в эксплуатации насоса

На вторичном рынке встречаются насосы типа 1Д630-90 после длительной эксплуатации или ремонта. Внешний вид оборудования практически ничего не говорит о состоянии проточной части.

Перед использованием такого агрегата желательно проверить корпус на наличие дефектов, состояние вала, рабочего колеса, подшипниковых посадок и уплотнительных поверхностей.

Следует выяснить, выполнялась ли расточка или восстановление деталей, менялось ли рабочее колесо и проводилась ли балансировка.

Важна и комплектность документации.

Если неизвестны фактический диаметр рабочего колеса и история ремонта, реальные гидравлические параметры могут отличаться от ожидаемых по маркировке.

Для ответственной насосной станции стоимость качественной дефектации обычно несопоставимо ниже потенциальных потерь от аварийной остановки.

Безопасность при эксплуатации

1Д630-90 представляет собой мощное вращающееся оборудование, работающее совместно с электрическим приводом и системой, находящейся под давлением.

Обслуживание должно выполняться подготовленным персоналом.

Перед ремонтом агрегат отключают от источника энергии с применением предусмотренных организацией процедур блокировки, исключают случайный запуск и снимают давление с соответствующего участка системы.

Вращающиеся элементы и муфта должны иметь предусмотренные защитные ограждения.

Нельзя выполнять подтяжку, измерения или другие потенциально опасные операции рядом с открытыми вращающимися деталями работающего оборудования.

Требования конкретного руководства изготовителя, проектной документации и действующих на объекте правил безопасности имеют приоритет перед общими рекомендациями.

Заключение

Насос 1Д630-90 относится к горизонтальным центробежным насосам двустороннего входа и предназначен для перемещения значительных объемов воды и близких к ней по свойствам жидкостей. Номинальное обозначение ориентирует на подачу порядка 630 м³/ч и напор около 90 м, однако реальные параметры определяются характеристикой конкретного насоса и сопротивлением гидравлической системы.

Ключевая конструктивная особенность оборудования - рабочее колесо двустороннего входа. Такое решение позволяет организовать большую подачу и способствует компенсации осевых гидравлических сил. Для продолжительной работы агрегата важны правильные условия на всасывании, отсутствие кавитации, центровка с электродвигателем, исправность подшипников и уплотнений, а также регулярный контроль вибрации и температуры.

При выборе, замене или ремонте 1Д630-90 недостаточно ориентироваться только на цифры в маркировке. Необходимо учитывать рабочую точку, гидравлическую характеристику, кавитационные условия, свойства жидкости, конструктивное исполнение и параметры электропривода. Точные технические значения - мощность двигателя, частоту вращения, КПД, допустимую температуру среды, кавитационный запас, массу и присоединительные размеры - следует определять по паспорту конкретного изделия, поскольку они могут различаться в зависимости от производителя и исполнения.

Именно рассмотрение насоса как части единой гидравлической системы позволяет обеспечить требуемую производительность, надежность и рациональное энергопотребление оборудования.
